ریزپردازنده

ریزپردازنده که CPU هم نامیده می گردد، پتانسیل های اساسی برای انجام محاسبات و عملیات مورد نظر در یک کامپیوتر را فراهم  می نماید. ریزپردازنده  از لحاظ فیزیکی  یک تراشه است . اولین ریزپردازنده در سال 1971 و با نام Intel 4004  معرفی گردید. ریزپردازنده فوق چندان قدرتمند نبود و صرفا" قادر به انجام عملیات جمع و تفریق  چهار بیتی بود. نکته مثبت پردازنده فوق، استفاده از صرفا" یک تراشه بود.قبل از آن مهندسین و طراحان کامپیوتر از چندین تراشه و یا عصر برای تولید کامپیوتر استفاده می کردند.

اولین ریزپردازنده ای که بر روی یک کامپیوتر خانگی نصب  گردید ، 8080 بود. پردازنده فوق هشت بیتی و بر روی یک تراشه قرار داشت . این ریزپردازنده در سال 1974 به بازار عرضه گردید.اولین پردازنده ای که باعث تحولات اساسی در دنیای کامپیوتر شد ، 8088 بود. ریزپردازنده فوق در سال 1979 توسط شرکت IBM طراحی و اولین نمونه آن در سال 1982 عرضه گردید. وضعیت تولید ریزپردازنده توسط شرکت های تولید کننده بسرعت رشد و از مدل  8088 به 80286 ، 80386  ، 80486 ، پنتیوم ، پنتیوم II ، پنتیوم III و پنتیوم 4  رسیده است . تمام پردازنده های فوق توسط شرکت اینتل و سایر شرکت های  ذیربط طراحی و عرضه شده است . پردازنده های پنتیوم 4 در مقایسه با پردازنده 8088 عملیات مربوطه را با سرعتی به میزان 5000 بار سریعتر انجام می دهد! جدول زیر ویژگی هر یک از پردازنده های فوق بهمراه تفاوت های موجود  را نشان می دهد.



موتورهای سنکرون

جریان تغذیه سیم پیچی تحریک روتور، از طریق دو حلقه که بر روی محور روتور نصب شده به وسیله جاروبکها تأمین می شود و روتور این موتورها عملا بصورت یک مغناطیس الکتریکی (چرخ قطب) رفتار می کند که تعداد قطبهای روتور به اندازه قطبهای سیم پیچی استاتور خواهد بود.
طرز کار:
هنگام وصل استاتور به شبکه سه فاز ، یک میدان دوار که سرعت آن متناسب با فرکانس شبکه و تعداد قطبهای استاتور است در آن بوجود می آید و سطح روتور را جاروب می کند.
قطبهای روتور از طریق قطبهای غیر همنام استاتور جذب و لحظه ای بعد مجدداً این قطبها به وسیله قطبهای همنام استاتور دفع خواهند شد. پس میانگین گشتاور صفر و روتور حرکت نمی کند قطبهای روتور به دلیل سنگینی و اینرسی موجود در آن نمی توانند به سرعت همراه میدان دوار استاتور بچرخند. پس باید با یک وسیله کمکی (راه انداز) ابتدا سرعت روتور را به نزدیکی سرعت میدان دوار استاتور رساند تا روتور بتواند همراه میدان دوار چرخش کند.
سؤال: گشتاور راه اندازی این موتورها چقدر است؟
روشهای راه اندازی موتورهای سنکرون:
برای راه اندازی موتورهای سنکرون سه روش اساسی می توان به کار برد.
۱-کاهش سرعت میدان مغناطیسی استاتور: تا حدی که روتور بتواند طی نیم سیکل چرخش میدان مغناطیسی شتاب بگیرد و با آن قفل شود . این کار را می توان با کاهش فرکانس منبع تغذیه انجام داد.
۲- استفاده از یک گرداننده اولیه: که سرعت موتور را تا حد سرعت سنکرون بالا میبرد و با طی مراحل موازی کردن , ماشین مثل ژنراتور روی خط آورده شود. پس از این مراحل خاموش کردن با جدا کردن گرداننده اولیه ماشین سنکرون را تبدیل به موتور خواهد کرد.
۳- استفاده از سیم پیچ های میرا کننده که در انتهای قطبین روتور نصب می شود.
در موتورهای سنکرون سرعت حرکت روتور در هر حال برابر با سرعت میدان دوار استاتور خواهد بود و افزایش بار فقط عقب ماندگی روتور نسبت به میدان را موجب می شود.
اختلاف فاز این دو میدان Bs وBR همان زاویه گشتاور است که از۰ تا۹۰ درجه تغییر می کند. البته اگر افزایش بار بیش حد باشد. موتور از حالت سنکرونیزم خارج خواهد شد که اصطلاحا آن را ناپایدار می نامیم ضمنا هنگام کار با سرعت سنکرون با تغییرات جریان تحریک امتداد جریان آرمیچر و ضریب قدرت ماشین از حالت پس فازی به اهمی و پیش فازی قابل کنترل خواهد بود که از این خاصیت جهت اصلاح ضریب قدرت شبکه استفاده می شود که به موتورهای سنکرون پر تحریک (کاردر حالت پیش فازی) خازن های سنکرون نیز گفته می شود . (موتورهای سنکرون در حالت کار پیش فازی کم تحریک هستند.) مدار معادل تکفاز موتور سنکرون بصورت زیر می باشد
مزایای موتور سنکرون:
۱- این موتور دارای ضریب قدرت مناسب و قابل تنظیم است.
۲- بازده عالی دارد.
۳- در مقابل نوسان ولتاژ حساسیت ندارد.
۴- امکان بکار بردن آن به طور مستقیم با ولتاژ زیاد وجود دارد.
۵- با تحریک مناسب هیچگونه قدرت راکتیو مصرف نمیکند و فقط قدرت اکتیو مناسب می گیرد.
۶- از این موتور میتوان به عنوان مولد قدرت راکتیو برای بالا بردن ضریب قدرت خط استفاده کرد.
معایب موتور سنکرون:
۱- یک وسیله راه اندازی اولیه که موتور کمکی و غیره می باشد احتیاج دارد.
۲- علاوه بر جریان متناوب برای سیم پیچ استاتور ، جریان دائم برای قطبهای آن هم مورد احتیاج است در نتیجه قیمت ماشین را نسبت به مشابه خود بالا میبرد.
۳- سرعت آن ثابت است در نتیجه قابل تنظیم است.
۴- نداشتن تحمل اضافه بار ( در صورتیکه خیلی زیادتر از حد مجاز به آن بار دهند میایستد و دوباره بایستی آنرا راه اندازی کرد.)

فیوز مینیاتوری

همه چیز درمورد فیوز مینیاتوری

فیوز مینیاتوری یا کلید مینیاتوری Miniature Circuit Breaker که اختصارا MCB نامگذاری شده است تجهیزات الکتریکی خانگی و صنعتی را در برابر اتصال کوتاه و اضافه بار ( عبور جریان غیر مجاز ) محافظت میکند.

به عبارت ساده می توان گفت فیوز یک وسیله حفاظتی است که در تجهیزات و مدارات الکتریکی به کار برده می‌شود تا در مواقعی که جریانی بیشتر از حد انتظار از وسیله عبور می کند مدار قطع شود تا سایر تجهیزات آسیبی نبینند.

فیوز مینیاتوری از دو مکانیزم برای عملکرد خود استفاده میکند : عملکرد بیمتالی برای حفاظت اضافه بار و عملکرد مغناطیسی جهت حفاظت از اتصال کوتاه.

بعبارت دیگر ، تشخیص جریان اضافه به عهده یک فلز ( بیمتال) میباشد ( شماره 5 ) که بوسیله عبور جریان مدت دار بیش از جریان نامی گرم شده و بر اثر خم شدن باعث عمل کنتاکت فیوز مینیاتوری شده و مدار را قطع میکند.


همچنین جریان اتصال کوتاه بوسیله سیم پیچ (شماره 7 ) که دارای تعداد دور کم و قطر زیاد میباشد بصورت مغناطیسی تشخیص داده شده و فیوز مینیاتوری عمل می کند.

پروفی باس چیست؟

Profibus

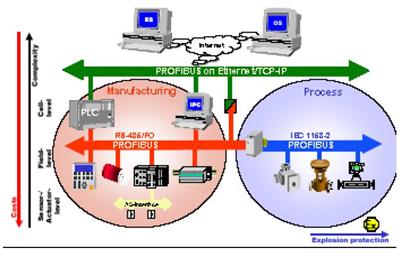

پروتکل Profibus در سه بخش PA ، DP و FMS برای دستیابی و غلبه بر نیازهایک کنترل صنعتی توسط چند شرکت آلمانی و از جمله زیمنس معرفی و پشتیبانی میشوند و مجموعه ای از نیازمندیها را بطور جامع پوشش می دهند در حالی که پروتکل قدیمی MODBUS اساسا برای انتقال از یک Master به تعدادی Slave وبالعکس بر روی خط RS232 طراحی شده است . این پروتکل برای انجام کارهای شبکه ای کفایت نمی کند اما به لحاظ سادگی مورد استفاده زیادی در صنعت داشته است و حتی در سطح کنترل فرآیند ها به کار برده شده است . پروتکل CANاصولا برای انتقال حجم بسیار کم اطلاعات (8 بایت ) بطور وسیع طراحی شده وابتدا برای ارتباط سنسورها در داخل خودروها به کار گرفته شد . بعدها بهعنوان یک Fieldbus وارد اتوماسیون صنعتی شد اما به دلیل اینکه نحوه آدرس دهی ، لایه های بالاتر ISO در آن تعریف نشده است معیار دوم را دارا نیست ولذا برای رفع مشکلات آن پروتکل های جدیدی مانند CAN Open ، Net Device وCan Sos توسط سازندگان به آن اضافه شده است که مشتقات زیادی دارند . این پروتکل ها توسط سازندگان آمریکایی به کار گرفته شده اند و نسبتا قدیمی تراز Profibus می باشند و از طرفی دارای سرعت انتقال 1Mb/s می باشند که نسبت به Profibus در حدود 12 برابر کمتر می باشد . همچنین Foundation Fieldbusدر تلاش برای یکسان سازی پروتکل های ارتباطی در سطح سنسورها و عمل کننده ها در فرآیندها و نه در سطح خطوط و سلول هایی که نیاز به سرعت ارتباطی زیاد دارند باز هم توسط سازندگان آمریکایی مطرح و مقبولیت یافته است که البته در مواردی که به کار برده شده است به دلیل نیاز به سرعت پاسخ کم درسطح فرآیند ، سرعتی حدود 31.25Kb/s این باس کفایت می کند . در جمع آوری ورودی ها و خروجی های سریع تر این استاندارد پاسخگو نمی باشد .
